線性直流穩壓電源

  時間:2018/5/19 8:37:45
線性直流穩壓電源

一、概述

    晶體管直流穩壓穩流電源為串聯調整式穩壓電源,采用可控硅預穩技術,基準電壓是懸浮迭加技術,使輸出電壓可以從零伏起調,得到連續可調的直流輸出電壓,采用限流保護法,可使輸出電流連續可調,操作方便簡捷,其體積小重量輕,各項性能指標達到同行先進水平??蓮V泛應用于直流電機測功機配套使用,直流電機、繼電器、電解電容等電子電器的檢測、調試、生產、老化,以及院校、科研實驗室、工業自動化、軍事、航空航天、鐵路、通信等領域。

二、主要技術性能指標

 1、工作條件:

輸入電壓:AC380V或AC220V±10%    50±5Hz

環境溫度:0℃~40 ℃

相對濕度:≤85%

 2、技術指標:

輸出電壓:0~ 2000  V   (可選)

輸出電流:0~ 2000  A   (可選)

負載效應:≤3‰

源 效 應:≤3‰

周期與隨機漂移:Vp-p≤20mV            CC≤200 mV

3、保護功能:

   3.1  過壓保護(過壓點可以設定)

   3.2  過流保護(過流點可以設定)

   3.3  過熱保護

4、數字電壓表、數字電流表

5、外接采樣功能

6、外形尺寸:(寬X深X高)mm







三、電源的組成

     1、電源的主回路:由功率變壓器,可控硅控制模塊、橋式整流,電容濾波、

         晶體管串聯調整部分組成。

      2、電源的控制回路:由穩壓電路、穩流電路、保護電路、外接采樣電路組成

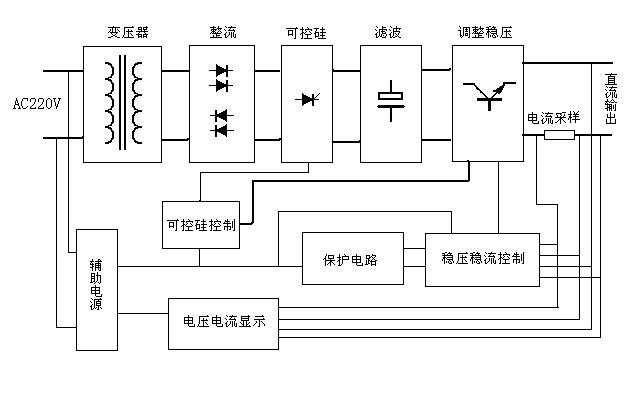

四、工作原理框圖
